LW공법



LW공법
(Labiles Waterglass Method)



* labile [léibàil] : 불안정한/변하기 쉬운/유연한

* waterglass : 물유리/규산소다, 시멘트페이스트와 혼합하면 30~60초 이내에 gel 상태로 변환되어 유동성을 상실함. 차수용 그라우트 혼화재로 흔히 사용.

1. 공법 개요
 LW공법은 규산소다 수용액과 시멘트 현탁액을 혼합하여 Y자관(1.5 SHOT) 또는 2중관(2.0 SHOT)을 통하여 지반에 주입시키는 공법으로써, 지반 내 공극을 시멘트 입자로 충진시켜 지반의 밀도증진 및 지수성(차수성능)을 향상시키는 저압침투공법임.

2. 재료
 시멘트, 규산소다, 벤토나이트 등

 ⊙ 표준배합(차수 및 지반보강)



A액		B액
규산소다	물	시멘트	벤토나이트	물
350kg	150ℓ	200kg	20kg	430ℓ
500kg		500kg

⊙ 주입압력 : 5~10㎏/㎠ 내외(고압주입시 주변 피해 발생율 높아짐)

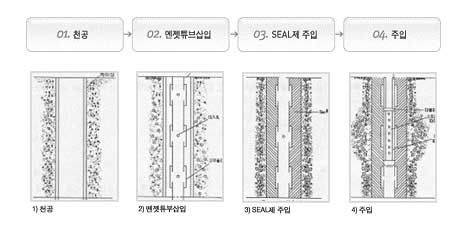

3. 시공순서



① 천공 후 케이싱 삽입
② 멘젯튜브 삽입
③ Seal제 주입하면서 케이싱 인발
④ 24시간 경과 후 더블팩커 설치하여 본주입


4. 장점
① 공사비 저렴 : 사용 재료의 비용이 낮고 기술료(특허) 부담 없음
② 시공공정 간단
③ 재료 및 장비 수급 편이(저렴한 재료 사용, 시공업자 많음)

5. 단점
① 내구성 낮음
② 장기 차수효과 떨어짐(지반보강 사용 불가)
③ 외력(진동 및 충격)에 저항력 떨어짐
④ 1열 시공시 차수효과 낮음

6. 일축압축강도(양생 28일)
  점성토 : 4∼6㎏/㎠
 사질토 : 10∼20㎏/㎠

7. 주입률
⊙ 주입량산정 : Q = V × n × α × (1+β)

여기서, v : 주입개량범위의 총 체적
n : 지반의 간극율
α : 지반간극에 대한 주입재의 충진율
β : 주입재의 손실계수



구분	토질	N치	간극율	충진율	손실율	주입율
L.W.	사질토	30∼50	35∼40%	80∼85%	15%	28∼34%
	풍화암	50이상	25%	84%	10%	23.1%
